纱线的捻度、捻向、捻系数，你都了解么？

加捻是成纱的必要手段。

加捻是使纱条的两个截面产生相对回转，这时纱条中原来平行于纱轴的纤维倾斜成螺旋线。对短纤维来说，加捻主要是为了提高纱线的强度。而长丝的加捻既可以提高 纱线的强度，又可产生某种效应。纱线加捻的多少以及纱线在织物中的捻向与捻度的配合，对产品的外观和性能都有较大的影响。

一、加捻性质的指标有：

1、表示加捻程度的捻度、捻系数

2、表示加捻方向的捻向。

二、捻度T

1、捻度：纱线单位长度内的捻回数。纱丝加捻角扭转一圈为一个捻回。

Ttex－特数制捻度（捻/10cm，棉型纱线采用）

Tm －－公制捻度（捻/m，精梳毛纱和化纤长丝）

Te －－英制捻度（捻/英寸）

1英寸=2.54cm    Ttex=0.1Tm=3.937Te

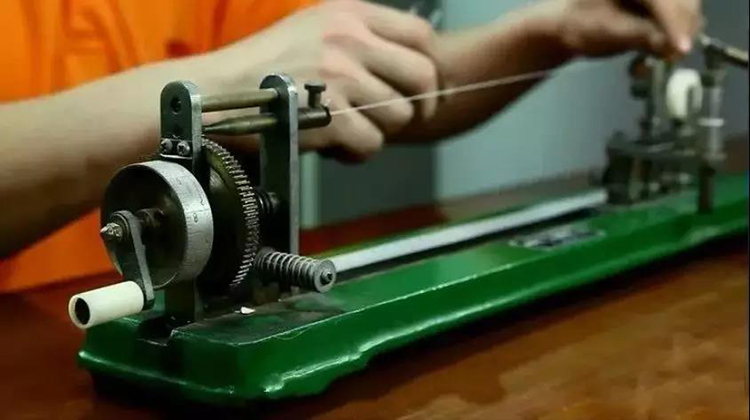

2、捻度的测量方法

我国常用的捻度测试方法有直接计数法和退捻加捻法两种。短纤维、股线试验一般采用直接计数法，而细纱则采用退捻加捻法，此外还有二次和三次退捻加捻法、滑移法等。

（1）直接计数法

在一定张力下，夹住已知长度纱线的两端，一端固定，另一端按退捻方向绕轴向回转，直至股线中的单纱或单纱、复丝中的单纤维完全平行为止，退去的捻回数即为该纱线试样长度内的捻回数

（2）退捻加捻法

在一定张力下，夹住已知纱线长度的两端，一端固定，另一端按退捻方向绕轴向回转_测量经退捻和反向加捻后回复到起始长度时的捻回数，该捻回数即为纱线试样长度内的捻回熟的两倍。

捻度影响纱线的强力、刚柔性、弹性和缩率等指标。随着纱线捻度的增加，其强力是增大的，但捻度不能超过一定的值，否则其强力反而下降，这一定值称为纱线的临界捻度。不同原料的纱线，其临界捻度是不一样的。一般在满足强力要求的前提下，纱线捻度越小越好，因为捻度的增加会使纱线的手感变硬、弹性下降、缩率增大，这也是长丝纱一般尽量不加捻或少加捻的缘故。

此外，捻度对纱线的体积重量和直径也有影响，加捻作用使纱的紧密度增加。在一定范围内，纱的体积重量随捻度的增加而增大，纱的直径随捻度的增加而减小，从而使织物的覆盖性和舒适性等发生变化。

纱线捻度应根据不同的织物用途加以选择。

经纱需要具有较高的强度，捻度应大一些；

纬纱及针织用纱需柔软，捻度应小一些；

机织和针织起绒织物用纱，捻度应小一些，以利于起绒；

薄爽的绉类织物，要求具有滑、挺、爽的特点，纱的捻度应大一些。

三、捻系数

捻度不能用来比较不同粗细纱线的加捻程度，因为相同捻度，粗的纱条其纤维的倾斜程度大于细的纱条。在实际生产中，常用捻系数来表示纱线的加捻程度。

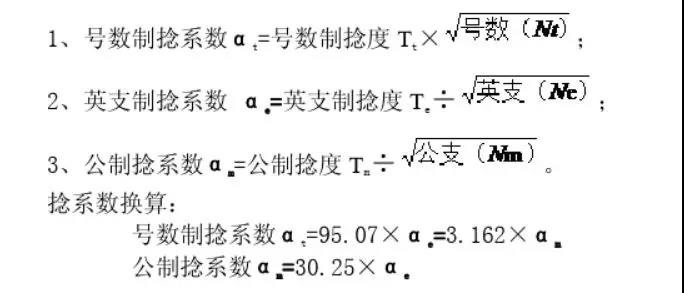

捻系数可根据纱线的捻度和纱线的线密度计算而得到的。

捻系数是结合线密度表示纱线加捻程度的相对数值，可用于比较不同粗细纱线的加捻程度。值越大加捻程度越大.

捻系数的选择：主要由原料性质和纱线用途决定。

用细长纤维纺纱时，纱的捻系数可低些

用粗短纤维纺纱时，捻系数应高一些

经纱需要较高的强度，捻系数应大一些

纬纱和针织用纱一般要求柔软，捻系数应小一些

机织和针织起绒用纱，捻系数宜小，以利于起绒

薄爽织物和针织外衣织物要求具有滑挺爽的风格，纱线捻系数应大些

纱线细度不同，捻系数也不同，细的纱线捻系数应大些

一般化纤的粗纱捻系数较纺纯棉时小一些，纺棉型化纤时为纺纯棉的50%～60%，纺中长化纤时约为纺纯棉的40%～50%，具体数据应视原料种类和定量而定。

一般常规纱线的捻系数如下：环锭纺机织纱360-400；环锭纺针织纱320-360；环锭纺低支起绒纱280-320；气流纺400-440.

四、捻向

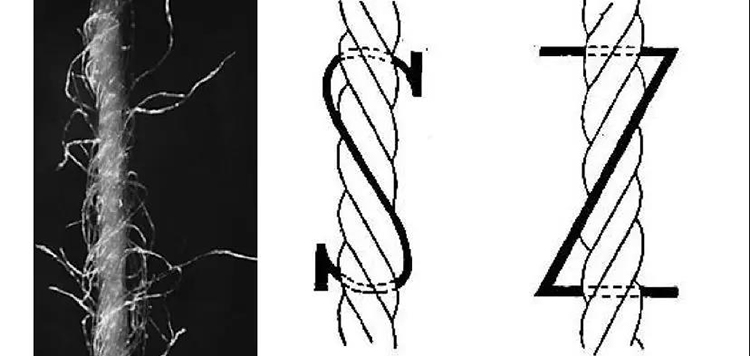

捻向是指纱线加捻后，单纱中的纤维或股线中单纱呈现的倾斜方向。它分Z捻和S捻两种。加捻后，纱丝的捻向从右下角倾向左上角，倾斜方向与“S”的中部相一致的称S捻或顺手捻；纱线的捻向从左下角倾向右上角，倾斜方向与“Z”的中部相一致的称Z捻或反手捻。一般单纱常采用Z捻，股线采用S捻。

股线的捻向按先后加捻的捻向来表示。例如，单纱为Z捻、初捻为S捻、复捻为Z捻的股线，其捻向以ZSZ表示。

纱线的捻向对织物的外观和手感影响很大，利用经纬纱的捻向与织物组织相配合，可织出外观、手感等风格各异的织物。

版权声明

本站发布的有些文章部分内容来源于互联网。如有侵权，请联系我们，我们会尽快删除。
